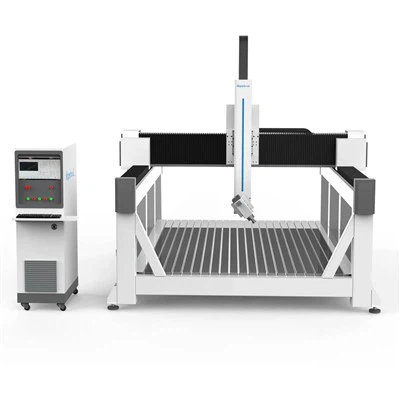

machine de routeur rotative à mousse cnc
* Précision de positionnement de déplacement X, Y, Z : ±0.03/300mm
*Surface de la table : Table à rainures en T en aluminium
* Structure X, Y : Engrenage à crémaillère hélicoïdale, guidage linéaire HIWIN
* Vitesse de travail max. : 25 000 mm/min
* Moteurs d'entraînement : Moteur pas à pas (servomoteur en option)
* Système de contrôle : DSP/Mach3/système de contrôle Weihong
Caractéristiques:
Lemachine de routeur rotative à mousse cncest principalement composé d'une machine-outil, d'un système de commande numérique, d'une poignée d'outil, d'une tête d'outil et d'une alimentation électrique. Son principe de fonctionnement est le suivant : transmettre le signal de motif conçu à la machine-outil via le système de commande numérique et contrôler la tête de coupe pour couper et sculpter sur le matériau en mousse. Le matériau en mousse est principalement un matériau souple, donc la machine de gravure sur mousse est principalement adaptée à la découpe et à la gravure de mousse, EPS, EVA, IXPE et autres matériaux
Parties principales:
|
|
|
| Broche refroidie par air haute puissance Nous utilisons une broche refroidie par air de 4,5 kW. Il est également possible de remplacer une broche plus grande. La broche refroidie par air a un faible coût, une installation facile, un faible bruit et est facile à gérer et à entretenir. |
Servomoteur Le servomoteur a une précision et une stabilité élevées, une sortie stable et une vitesse de réponse rapide, et est plus flexible. |
|
|
|
| Système de contrôle DSP / Mach3 Le fonctionnement du système de contrôle du contrôleur DSP ou Mach3 est plus simple et peut être contrôlé même si vous n'êtes pas familier avec la machine. Et son prix est très avantageux |
Onduleur Folinn Avec une très bonne fonction anti-interférence et un signal de sortie stable, |
|
|
|
| Axe rotatif L'axe rotatif de la fraiseuse CNC peut graver un échantillon 3D, ce qui est plus précis et plus beau que la sculpture manuelle. |
Graissage automatique Système de lubrification automatique numérique pour un guidage de la lubrification facile. |
Notre usine produitmachine de gravure CNC pour le travail du bois, machine de routeur CNC pour pierre, machine de routeur CNC de forme, machine de routeur CNC publicitaire, machine de routeur CNC pour métal, machine laser, et plus encore, et nous pouvons fournirservices personnalisés OEM et ODM.

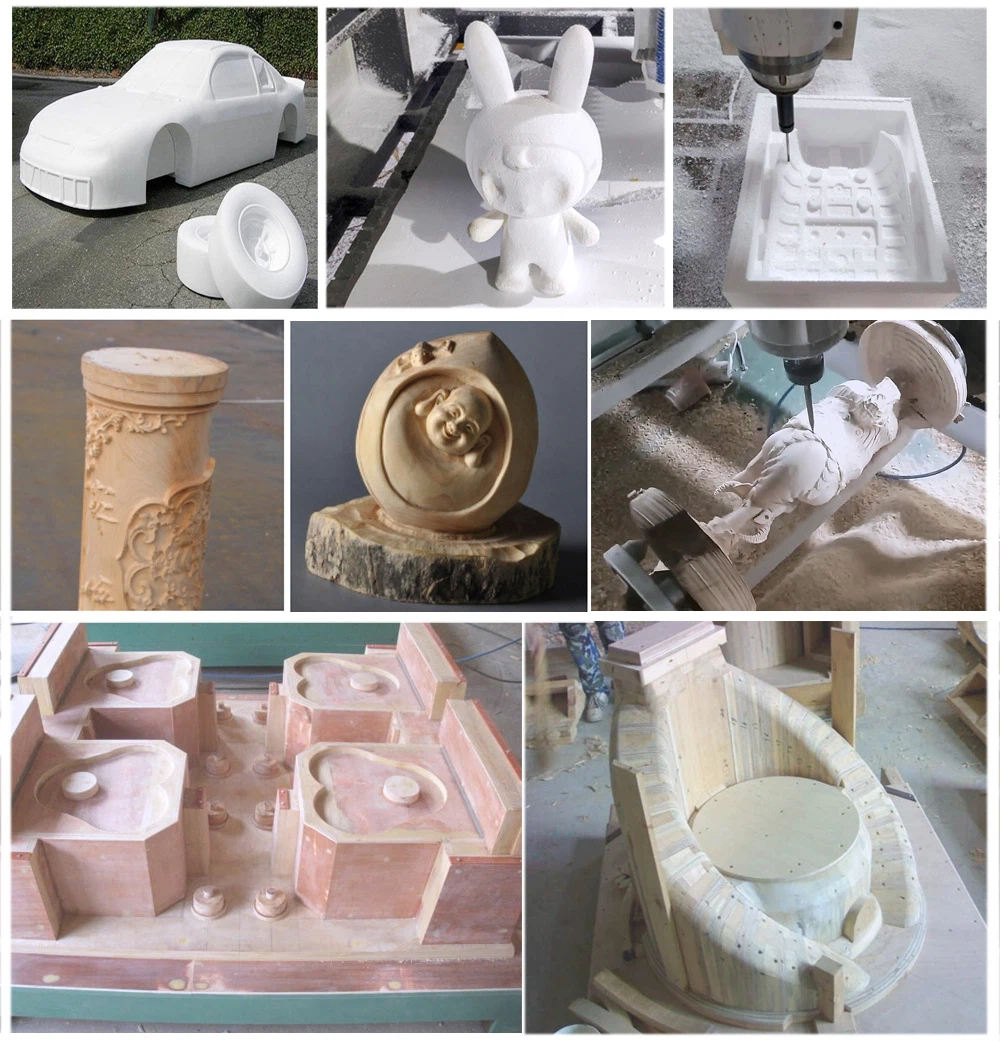

Échantillons de travail :
Lemachine de routeur rotative à mousse cncest principalement utilisé pour couper et graver des matériaux souples tels que la mousse, l'EPS, l'EVA, etc. Il peut également couper et sculpter certains matériaux durs tels que le bois, la plaque acrylique, etc. Sélectionnez simplement le cutter et les paramètres de coupe appropriés.
Paramètre de performance
|
NON. |
Description |
Paramètre |
|
1 |
Zone de travail X, Y, Z |
1500x3000x(300-700mm)*±180 degrés |
|
2 |
Taille de la table |
1800×3500mm |
|
3 |
Précision de positionnement de déplacement X, Y, Z |
±0.03/300mm |
|
4 |
Précision de repositionnement X, Y, Z |
±0.02mm |
|
5 |
Surface de la table |
Table à rainures en T en aluminium |
|
6 |
Cadre |
Structure tubulaire en acier de grande taille |
|
7 |
Structure X, Y |
Engrenage à crémaillère hélicoïdale, guidage linéaire HIWIN |
|
8 |
Structure en Z |
Vis à billes importée, guide linéaire HIWIN |
|
9 |
Consommation électrique max. |
(Sans broche) 4,2 kW |
|
10 |
Vitesse de déplacement rapide max. |
50000mm/min |
|
11 |
Vitesse de travail max. |
25000mm/min |
|
12 |
Puissance de la broche |
3,5/4,5/6 kW |
|
13 |
Vitesse de la broche |
0-24000RPM |
|
14 |
Moteurs d'entraînement |
Moteur pas à pas (servomoteur en option) |
|
15 |
Tension de fonctionnement |
CA 380 V/50/60 Hz, triphasé (option : 220 V) |
|
16 |
Langage de commande |
Code G |
|
17 |
Système opérateur |
DSP A18/Stntec |
|
18 |
Interface informatique |
USB |
|
19 |
Mémoire flash |
512M |
|
20 |
Pince de serrage |
ER25 |
|
21 |
Résolution X,Y |
<0.02mm |
|
22 |
Compatibilité logicielle |
UG , Moulin à énergie |
|
23 |
Température de l'environnement de fonctionnement |
0 - 45 Celsius |
|
24 |
Humidité relative |
30% - 75% |
|
25 |
Taille de l'emballage |
4.1*2.3*2.6m |
|
26 |
N.W. |
1600 kg |
|
27 |
G.W. |
1800 kg |
|
28 |
Pièces optionnelles |
Collecteur de poussière/Hotte à poussière pour trois axes |
|
Pompe à vide |
||
|
Système rotatif |
||
|
Système de refroidissement par brouillard |
||
|
Servomoteurs SIEMENS/DELTA/Panasonic |
||
|
Fuseau Colombo |
||
|
X:2m, Y:4m, Z:1m |
1. Industrie de la construction : utilisé pour la découpe et le traitement de divers matériaux d'isolation de bâtiments, lignes décoratives, colonnes romaines et autres composants.
2. Industrie de l'emballage : Elle est utilisée pour la découpe et le traitement de diverses boîtes d'emballage en mousse, plateaux en mousse et autres matériaux d'emballage.
3. Industrie automobile : utilisé pour la découpe et le traitement de pièces intérieures automobiles, de matériaux d'isolation acoustique, etc.
4. Industrie de la modélisation : utilisée pour la découpe et le traitement de divers modèles d'exposition, sculptures et autres œuvres.
Entretien de la fraiseuse rotative à mousse CNC
1. Nettoyez régulièrement la poussière et les débris sur la surface de la machine pour maintenir sa propreté et son hygiène.
2. Vérifiez et réglez l'étanchéité et la lubrification du système de transmission pour assurer son fonctionnement normal.
3. Vérifiez l’état et l’usure du fil chauffant et remplacez les fils chauffants endommagés en temps opportun.
4. Vérifiez l'état de fonctionnement du système de refroidissement pour vous assurer que la température du fil chauffant est dans la plage normale.
5. Améliorez et entretenez régulièrement le système CNC pour garantir sa stabilité et sa sécurité.
